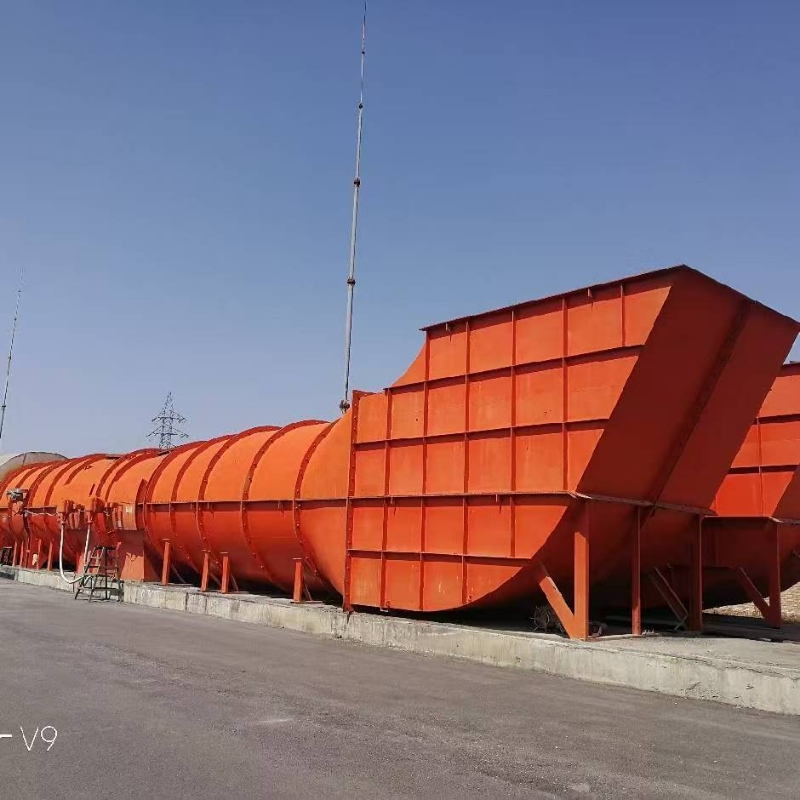

FBCDZ型矿用防爆型抽出式对旋轴流通风机

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

FBCDZ型矿用防爆型抽出式对旋轴流通风机是结合我国煤矿的通风网络参数研制成功的大型煤矿防爆轴流通风机，具有高效、节能、低噪声的优点，产品最高装置静压效率为86%以上，达到了我国矿用主扇的领先水平。该风机所用的材料，已通过了中国煤炭科学院重庆分院检测中心的摩擦火花试验，并达到了防爆要求，整机防爆性能已通过了国家防爆电器产品质量检测中心的防爆检验。

15169392366

在线留言

产品详情

产品简介

特点优势

1、为了适合煤矿通风网路的阻力要求，并确保通风机效率，该机采用了对旋式结构，两机叶轮互为反向旋转，可以省去中导叶并减少中导叶的损失，提高了风机效率。

2、FBCDZ型矿用防爆型抽出式对旋轴流通风机采用电机与叶轮直联的型式，避免了传动装置损坏事故，也消除了传动装置的能量损耗，提高了风机装置效率。

3、FBCDZ型矿用防爆型抽出式对旋轴流通风机的电机均安装在风机主风筒内的密闭罩中，密闭罩具有一定的耐压性，可以使电机与风机流道中含瓦斯的气体隔绝，同时还起一定的散热作用，密闭罩设有两排流线型风管道，通过主风筒与地面大气相通，使新鲜空气流入密闭罩中，同时又可使罩内空气在风机运行中保持正压状态。

4、风机最高装置静压效率可达86%以上，高效区宽广，可确保矿井在三个开采阶段主扇效率均为75%以上。扭转了我国大型矿山主扇运行效率低的状况，可节约大量电能。

5、FBCDZ型矿用防爆型抽出式对旋轴流通风机可反转反风，其反风量可达正风量的60%，不必另设反风道，具有节约基建投资和反风速度快的优点。

6、叶轮的叶片安装角的可调整，可根据生产的要求来调整叶片角度。该风机采用特殊设计，性能曲线无驼峰，在任何网络阻力的情况下，均能稳定运行。

7、FBCDZ型矿用防爆型抽出式对旋轴流通风机运行稳定，机振小，风机和扩散器均可安装在带轮子的平板车上，可以长期连续运行。

型号参数

FBCDZ(A)系列风机的规格与技术参数表表1

系列	机号	风量(m3/s)	静压(Pa)	额定功率(kW)	电动机型号	额定电流（A）	额定电压（V）	参考重量(kg)
FBCDZ(A) —4—№ (n=1450r/min)	10	5.5～18.7	1017～3286	2×55	YBF250M-4	102.5/59	380/660	3810
	11	7.3～24.8	1230～3976	2×75	YBF280S-4	139.7/80.4	380/660	4527
	12	9.5～32.3	1464～4731	2×90	YBF280M—4	164.3/93.2	380/660	5120
	13	12.1～41	1718～5553	2×110	YBF315S—4	201/113.3	380/660	5925
	14	15.1～51.2	1993～6440	2×160	YBF315L1-4	289.4/166.6	380/660	6807
FBCDZ (A) —6—№ (n=980r/min)	14	10.2～34.6	910～2942	2×55	YBF280M—6	104.9/60.4	380/660	6675
	15	12.5～42.6	1045～3376	2×75	YBF315S—6	141/81.8	380/660	7896
	16	15.2～51.7	1189～3842	2×110	YBF315L1—6	206/119.3	380/660	9090
	17	18.2～62	1342～4337	2×132	YBF315M2—6	240/141.3	380/660	10178
	18	21.6～73.6	1504～4863	2×185	YBF355M2—6	342/184.8	380/660	12240
	19	25.4～86.5	1677～5418	2×220	YBF355L1—6	407/248.8	380/660	17235
	20	29.7～100.9	1858～6003	2×250	YBF355L2—6	461/303.8	380/660	18855
	21	34.3～116.8	2048～6619	2×355	YBF450M1—6	45.2	6000	22866
FBCDZ (A) —8—№ (n=740r/min)	17	13.8～46.8	765～2473	2×55	YBF315S—8	114/68.5	380/660	9618
	18	16.3～55.5	858～2773	2×75	YBF315M—8	152/91.9	380/660	10920
	19	19.2～65.3	956～3089	2×110	YBF315L2—8	218/132.7	380/660	15555

20	22.4～76.2	1059～3423	2×132	YBF355M1—8	264/159.5	380/660	17635
21	25.9～88.2	1168～3774	2×160	YBF355M2—8	319/163.3	380/660	19466
22	29.8～101.4	1281～4142	2×200	YBF355L2—8	398/272.3	380/660	21769
23	34.1～115.9	1401～4527	2×250	YBF450S3—8	492/329.8	380/660	25784
24	38.7～131.7	1525～4929	2×315	YBF450M2—8	39.4	6000	32938
25	43.7～148.8	1655～5348	2×315	YBF450M2—8	39.4	6000	35136
26	49.2～167.4	1790～5784	2×450	YBF560M2—8	55.9	6000	41234
27	55.1～187.5	1930～6238	2×450	YBF560M2—8	55.9	6000	43701
28	61.5～209.1	2076～6709	2×710	YBF630M2—8	86.8	6000	49069

FBCDZ (A) —10—№ (n=590r/min)	20	17.9～60.8	673～2176	2×75	YBF315L—10	164/104.4	380/660	16555
	21	20.7～70.3	742～2399	2×90	YBF355M1—10	191/131.4	380/660	18426
	22	23.8～80.9	815～2633	2×110	YBF355M2—10	230/144	380/660	20649
	23	27.2～92.4	891～2878	2×132	YBF355L1—10	275/170.5	380/660	22624
	24	30.9～105	970～3133	2×160	YBF355L2—10	332/206.3	380/660	30038
	25	34.9～118.7	1052～3400	2×185	YBF450L3—10	379/216.8	380/660	32436
	26	39.2～133.5	1138～3677	2×250	YBF450M1—10	496/333.8	380/660	37334
	27	43.9～149.5	1227～3966	2×250	YBF450M2—10	496/333.8	380/660	39801
	28	49～166.7	1320～4265	2×315	YBF560M1—10	42.9	6000	48909
	29	54.4～185.2	1416～4575	2×355	YBF560M2—10	48.3	6000	60771
	30	60.3～205	1515～4896	2×450	YBF630S2—10	35.8	10000	67447
	32	73.1～248.8	1724～5570	2×560	YBF630M2—10	73.5	6000	79121
	34	87.7～289.5	1946～6288	2×800	YBF710M1—10	101.8	6000	92227
	36	104.1～354.3	2182～7050	2×1000	YBF800S—10	125.3	6000	105763

FBCDZ (A) —12—№ (n=490r/min)	24	25.6～87.2	669～2161	2×110	YBF355M2—12	238/134	380/660	28738
	25	29～98.5	726～2345	2×110	YBF355M2—12	238/134	380/660	30936
	26	32.6～110.9	785～2536	2×132	YBF400—12	286/158.5	380/660	33894
	27	36.5～124.1	846～2735	2×160	YBF400—12	347/184.3	380/660	36701
	28	40.1～138.5	910～2942	2×200	YBF450S—12	388/262.3	380/660	47169
	29	45.2～153.8	977～3155	2×200	YBF450S—12	388/262.3	380/660	57271
	30	50.1～170.3	1045～3377	2×250	YBF450M2—12	485/322.8	10000	63447
	32	60.8～206.7	1189～3842	2×355	YBF630M2—12	50.3	6000	75121
	34	72.9～247.9	1342～4337	2×450	YBF710S2—12	626	6000	88227
	36	86.5～294.3	1505～4863	2×560	YBF710M2—12	77.5	6000	99763
	38	101.7～346.1	1677～5418	2×800	YBF800M2—12	108.7	6000	134685
	40	118.6～403.7	1858～6003	2×1000	YBF900S1—12	132.4	6000	150482
	42	137.3～467.3	2048～6619	2×1250	YBF900S3—12	160.2	6000	158006
	44	157.9～537.3	2248～7264	2×1600	YBF900M—12	202.7	6000	173807

FBCDZ(B)系列风机的规格与技术参数表表2

系列	机号	风量(m3/s)	静压(Pa)	额定功率(kW)	电动机型号	额定电流（A）	额定电（V）	参考重量(kg)
FBCDZ (B)—4—№(n=1450r/min)	10	6.4～17.1	800～2275	2×45	YBF225M-4	84.2/48.5	380/660	3780
	11	8.5～22.7	968～2753	2×55	YBF250M-4	102.5/59	380/660	4210
	12	11～29.5	1151～3276	2×75	YBF280S—4	139.7/80.1	380/660	4780
	13	13.9～37.5	1351～3845	2×90	YBF280M—4	164.3/93.2	380/660	5595
	14	17.4～46.9	1567～4459	2×160	YBF315L1-4	289/166.4	380/660	5283
FBCDZ (B)—6—№(n=980r/min)	14	11.8～31.7	716～2037	2×45	YBF280S-6	85.4/49.2	380/660	6910
	15	14.5～39	822～2338	2×55	YBF280M—6	104.9/60.3	380/660	7456
	16	17.6～47.3	935～2660	2×75	YBF315S—6	141/81.4	380/660	8730
	17	21.1～56.7	1056～3003	2×90	YBF315M—6	169/97.9	380/660	9978
	18	25.0～67.3	1183～3367	2×132	YBF315L2—6	246/141.3	380/660	15542
	19	29.4～79.2	1319～3751	2×160	YBF355M1—6	289/163.3	380/660	16255
	20	34.3～92.4	1461～4157	2×220	YBF355L1—6	411/248.8	380/660	18635
	21	39.7～106.9	1611～4583	2×280	YBF450S2—6	34.3	6000	22626
FBCDZ (B)—8—№(n=740r/min)	17	15.9～42.8	602～1712	2×45	YBF280M-8	93.2/53.7	380/660	9767
	18	18.9～50.8	675～1920	2×55	YBF315S—8	114/68.5	380/660	10560

FBCDZ (B) —8—№ (n=740r/min)	17	15.9～42.8	602～1712	2×45	YBF280M-8	93.2/53.7	380/660	9767
	18	18.9～50.8	675～1920	2×55	YBF315S—8	114/68.5	380/660	10560
	19	22.2～59.8	752～2139	2×75	YBF315M—8	152/91.9	380/660	15155
	20	25.9～69.7	833～2370	2×90	YBF315L1—8	179/118.9	380/660	16555
	21	30.0～80.7	918～2613	2×132	YBF355M1—8	264/159.5	380/660	19106
	22	34.5～92.8	1008～2868	2×160	YBF355M2—8	319/193.3	380/660	21009
	23	39.4～106.1	1102～3134	2×185	YBF355L1—8	368/242.3	380/660	23184
	24	44.8～120.5	1200～3413	2×220	YBF355L3—8	438/312.3	380/660	30538
	25	50.6～136.2	1302～3703	2×280	YBF450M1—8	34.8	6000	34976
	26	56.9～153.2	1408～4005	2×355	YBF560S2—8	44.3	6000	40234
	27	63.8～171.6	1518～4319	2×355	YBF560S2—8	44.3	6000	42701
	28	71.1～191.4	1633～4645	2×450	YBF560M2—8	55.9	6000	47569
FBCDZ (B) —10—№ (n=590r/min)	20	20.6～55.6	530～1507	2×75	YBF315L-10	164/104.4	380/660	17272
	21	23.9～64.4	584～1661	2×75	YBF315L—10	164/104.4	380/660	18026
	22	27.5～74.0	641～1823	2×75	YBF315L—10	164/104.4	380/660	19569
	23	31.4～84.6	700～1993	2×90	YBF355M1—10	191/131.4	380/660	21584
	24	35.7～96.1	763～2170	2×110	YBF355M2—10	230/144	380/660	29118
	25	40.4～108.6	827～2354	2×160	YBF355L2—10	332/206.3	380/660	32236
	26	45.4～122.2	895～2546	2×185	YBF400S—10	374/216.8	380/660	34634
	27	50.9～136.8	965～2746	2×200	YBF450S3—10	402/239.8	380/660	39501
	28	56.7～152.6	1038～2953	2×250	YBF450M2—10	496/333.8	380/660	42269
	29	63.0～170	1113～3168	2×250	YBF450M2—10	496/333.8	380/660	52371
	30	69.8～187.7	1191～3390	2×355	YB630M1—10	29.1	10000	7000
	32	84.7～227.8	1355～3857	2×450	YBF630S2—10	59.4	6000	73121
	34	101.6～273.2	1530～4354	2×560	YBF630M2—10	73.5	6000	85227
	36	120.6～324.3	1716～4881	2×710	YBF710S2—10	90.7	6000	93763

FBCDZ (B) —12—№ (n=490r/min)	24	29.7～79.8	526～1496	2×90	YBF355S2-12	199/114.6	380/660	29337
	25	33.5～90.2	571～1624	2×110	YBF355M2—10	230/144	380/660	30936
	26	37.7～101.5	617～1756	2×110	YBF355M2—12	220/134	380/660	33134
	27	42.2～113.6	666～1894	2×132	YBF400—12	260/158.5	380/660	36361
	28	47.1～126.7	716～2037	2×160	YBF400—12	310/184.3	380/660	39169
	29	52.3～140.8	768～2185	2×160	YBF400—12	310/184.3	380/660	49271
	30	57.9～155.9	822～2338	2×200	YBF450S—12	18.9	10000	60447
	32	70.3～189.2	935～2660	2×250	YBF450M2—12	485/322.8	380/660	70121
	34	84.3～227.0	1056～3003	2×315	YBF630M1—12	44.6	6000	80227
	36	100.1～269.3	1183～3367	2×450	YBF710S2—12	62.6	6000	93763
	38	117.8～316.8	1319～3751	2×560	YBF710M2—12	77.5	6000	120685
	40	137.3～369.4	1461～4157	2×710	YBF800M1—12	96.6	6000	140482
	42	159～427.7	1611～4583	2×1000	YBF900S1—12	136	6000	160781
	44	182.8～491.8	1768～5030	2×1250	YBF900S3—12	160.2	6000	185583
