FB型矿用隔爆型压入式轴流局部通风机

1 .概述

1.1.产品特点

FB 系列矿用隔爆型压入式轴流局部通风机(以下简称通风机),具有性 能安全可靠、维护成本低、使用寿命长、叶片叶型设计先进、低噪音、高效 率、能耗低、长距离气体输送能力、运转性能稳定等特点。通风机的气动性 能满足矿井掘进工作面局部定量通风的要求，在接上风筒后与管网系统配合 损失小，送风距离长，在小流量区域运行稳定，高效率区应用范围宽。通风

机主要用于有瓦斯等爆炸性气体环境的煤矿井下作压入式局部通风机用。

通风机的防爆型式为：隔爆型，防爆标志为： ExdI Mb。

1.2.执行标准

通风机的执行标准为： MT222-2007《对旋式局部通风机技术条件》。

1.3.使用环境条件

a)    海拔不超过1000m;

b)    工作温度： -15℃~+40℃;

c)    相对湿度：不大于90%RH(+25℃ 时 ) ;

d)    无强烈振动和腐蚀性气体等；

e)     安装在无瓦斯气体爆炸性危险的煤矿井的进风巷道中，与正压风筒

配套使用。

1.4.安全性

1.4.1.    通风机的配套电机为YBF2 系列风机用隔爆型三相异步电动机，防爆

型式为：隔爆型，防爆标志为： ExdI Mb。

1.4.2.在通风机外壳的明显处设有清晰的永久性“ExdI Mb”标志牌，其铭

牌上还设有防爆标志 “ExdI    Mb”、防爆合格证编号和 “MA” 标志编号。

1.4.3. 叶轮叶片采用优质钢制造，避免由于冲击或摩擦产生的火花而引燃瓦

斯气体爆炸。

1.4.4.通风机的底脚上焊有钢质镀锌接地螺栓，并有接地标牌，接地可靠。 1.5.5.通风机的进风口装有固定的防护网，防护网的间隙小于30mm,可防止

粒径大于30mm 的异物进入通风机内。

1.4.6.叶轮通过螺栓、轴端挡圈和止动垫圈固定在电动机轴伸上，可防止叶

轮的轴向移动。

2. 结构特征与工作原理

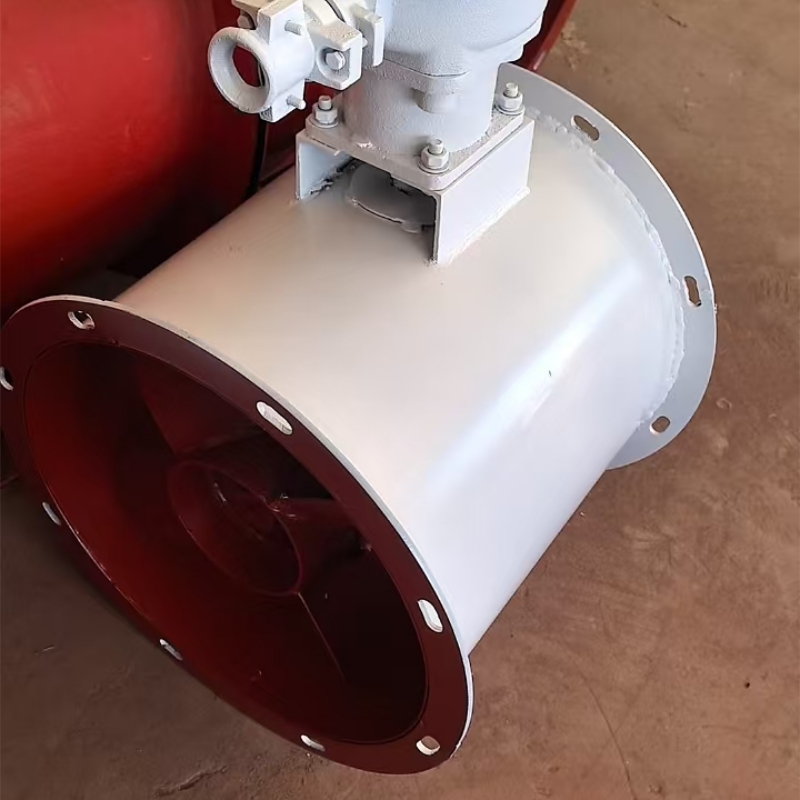

2.1.通风机系轴流式局部通风机和外包复式消音器的组合体，通风机的结构

如图1所示，由集流器、进风消音器、主机、扩散消音器等四部分组成。

2.2.通风机由隔爆电动机驱动，叶轮直接装在电动机的轴伸上。

2.3.壳体及结构件采用优质钢板焊接而成，内筒采用多孔板，内外筒之间

充填吸声材料超细玻璃棉。

2.4.   集流器呈圆弧形收敛，与进风消声器的外壳焊成一体，集流器得到有 效的保护，可防止在搬运和使用过程中集流器容易被异物撞击变形而损坏。 其余各部由法兰用螺栓连接。为保证气密性，筒体各法兰之间设有橡胶垫圈。 2.5. 配套电机外壳上设有固定筋，通过固定筋安装，固定筋与芯筒体的配 合为间隙配合 H9/h9,   固定筋与芯筒体用螺栓连接。电动机通过叶轮所输送

的气体进行冷却。

2.6.配套电机的额定电压，可根据用户需要，制成380V/660V或660V/1140V。

配套电机的接法按本说明书4.2.5条的执行。

2.7.配套电机的接线盒位于通风机机壳的顶部，为轴向出线。

2.8.通风机设有底脚和吊耳，既可稳装(水平安放在混泥土基础或支架上，用

螺栓固定),也可悬吊使用。

2.9. 通风机一般按水平安装设计，设计使用寿命不应少于5a, 第一次大修前

应正常运转13000h以上。

3.参数
